| ハイライト: | TR60 回転式掘削装置,保証付きの回転式掘削装置,重型回転式掘削装置 |
||
|---|---|---|---|

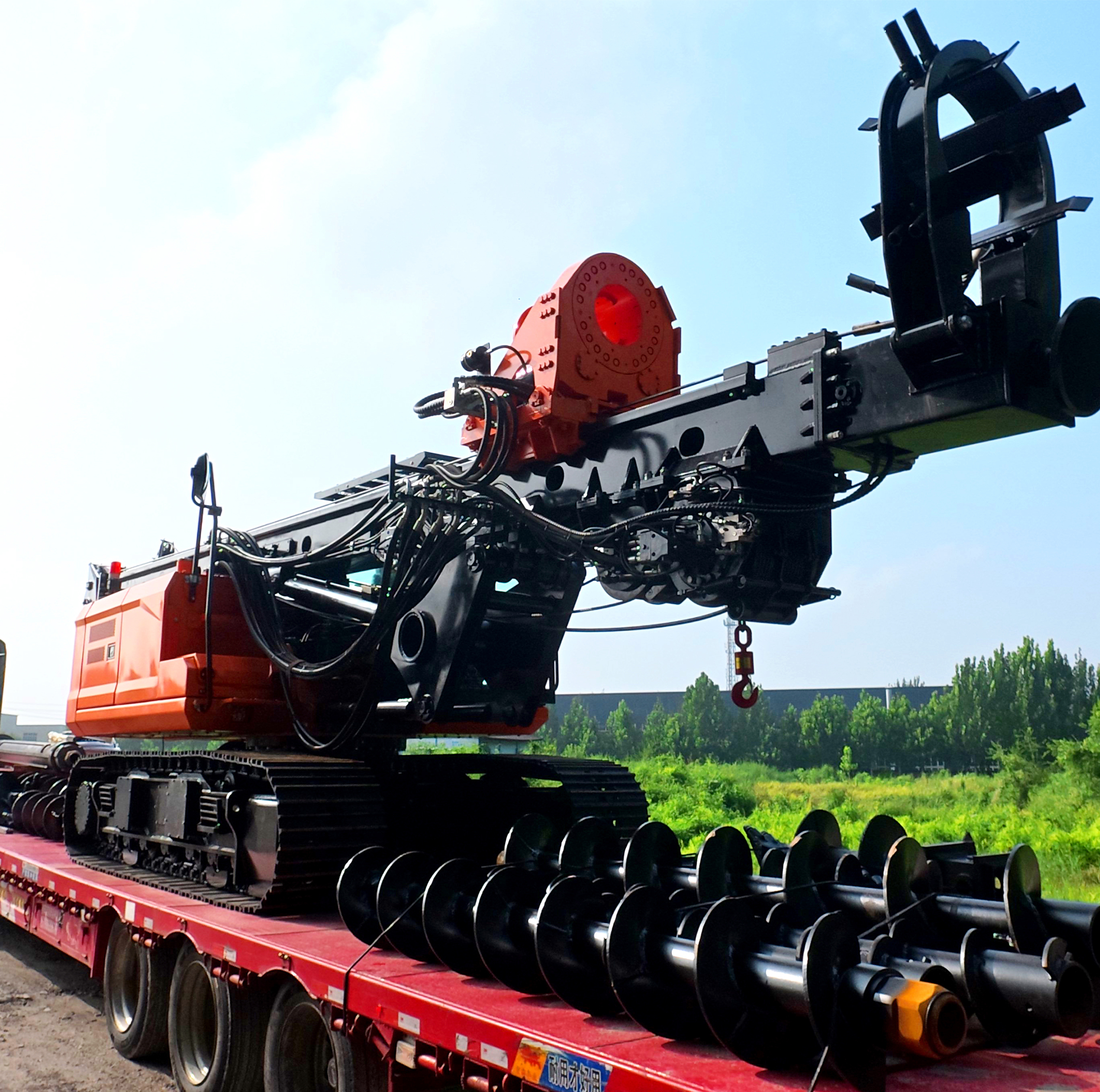

TR60 ロータリー掘削は、先進的な油圧後方積載技術を採用し、高度な電子制御技術を統合した、新設計の自立式リグです。このロータリー掘削リグの全体的な性能は、世界の先進的な基準に達しています。
構造と制御の両方における対応する改善により、構造はよりシンプルでコンパクトになり、性能はより信頼性が高く、操作はよりユーザーフレンドリーになりました。
以下の用途に適しています:
| 主なパラメータ | 単位 | パラメータ |
|---|---|---|
| シャーシ | ||
| エンジンモデル | Weichai WP4.1 または Cummins | |
| 定格出力/回転速度 | kW/rpm | 74/2200 |
| トラック幅（マージン） | mm | 2500 |
| トラックシュー幅 | mm | 500 |
| ケリー掘削穴 | ||
| 最大掘削直径 | mm | 1000 |
| 最大掘削深度 | m | 21 |
| CFA 掘削穴 | ||
| 最大掘削直径 | mm | 600 |
| 最大掘削深度 | m | 12 |
| ロータリードライブ | ||
| 最大出力トルク | kN•m | 60 |
| 回転速度 | rpm | 0-55 |
| 最大プルダウンピストン押し | kN | 80 |
| 最大プルダウンピストン引き | kN | 80 |
| 最大プルダウンピストローク | mm | 2000 |
| メインウインチ | ||
| 最大引張力 | kN | 85 |
| 最大引張速度 | m/min | 50 |
| ワイヤーロープ径 | mm | φ20 |
| 補助ウインチ | ||
| 最大引張力 | kN | 50 |
| 最大引張速度 | m/min | 30 |
| ワイヤーロープ径 | mm | φ16 |
| マスト傾斜 | ||
| 前後 | ° | 5 |
| 左右 | ° | ±4 |
| 油圧システム | ||
| メインポンプの最大作動圧力 | MPa | 30 |
| メインマシン | ||
| 総作動重量 | t | 17.5 |
| 輸送状態サイズ | mm | 9020x2500x3220 |
| 作動状態サイズ | mm | 5860x2500x10700 |
| 推奨ケリーバー | ||
| 摩擦ケリーバー構成 | MZ273-4-6 | |
| インターロッキングケリーバー構成 | JS273-4-6 | |
