概要:

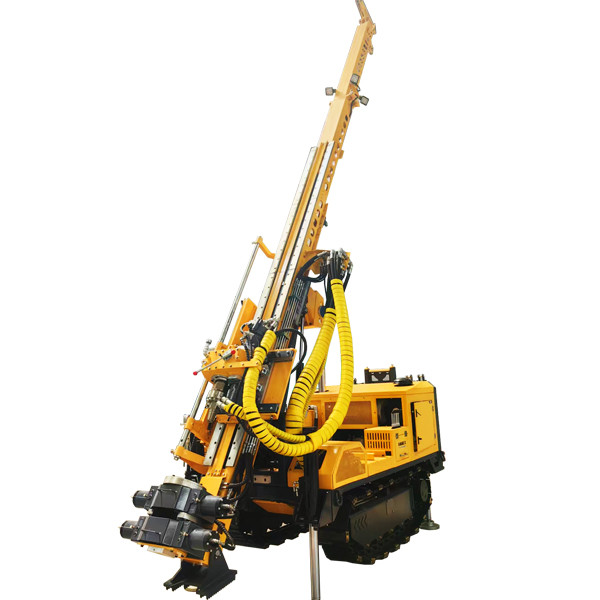

SM75は水力駆動の多目的地質技術掘削装置です.トラック・シャシーに構築され,ローターとパーカッション/RCの掘削機能が選択され,地面工学に適しています.地質工学的掘削地熱開発,鉱物探査など

特別に設計された回転式ドリルマストは,コンパクトで折りたたむ/望遠鏡型である.SPTのパーカッションドリルマストは,横並んで設置され,スライディングで配置することができます.

高性能の重トラックは,歩行,引き上げ,降ろしのためにリモコン制御されています.リグは移動と位置付けが簡単で,高度な操縦性があります.

主要な特徴:

• 水力回転型トップドライブで装備され,必要に応じてコアドリルや土壌ドリル,シングルパイプドリル,ワイヤラインドリルを行うことができる.
• 最先端技術により,試験装置は自動化標準浸透試験 (SPT) を行い,サンプル採取深さは最大50m,SPT層深さは20m以上です.ハンマー周波数は 50 倍/m に達します自動カウンタが即座にテストを記録します
• 望遠鏡型マストシステムで 1.5-3mのドリル棒を搭載できる.
• クローラー・シャシは,高度な操縦能力で,歩行,引き上げ,水平化のために遠隔操作可能.リグは,複数のツールが積み込まれている上で,ドリルサイト上で自由に移動することができます.
• 土壌採取システムでは,土壌サンプルがSPTと重力調査試験を行うときに元の状態を維持できます.

オプション:

• 泥ポンプ
• 泥を混ぜるシステム
• サンプリング装置
• オートマチックな水力棒のレッチキー
• 自動標準穿透試験装置 (SPT)
• 逆循環型掘削システム (RC)

テクニカルデータ

ポwer unそれは

エンジンの電源 75 KW

タイプ... 水冷,ターボ

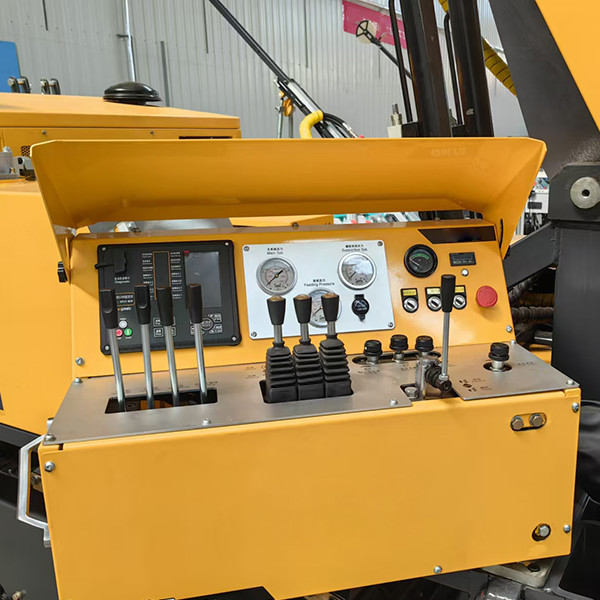

コントロール ユニット

メインバルブ流量 100L/m

システム圧力... 21 Mpa

F についてuel について さんnk unit

容量 100L

冷却方法 空気/水

液体 リンチ

ワイヤラインの長さ.............................. 400m 最大

液圧モーター 160cc

クランプ

タイプ.......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

固定力 13,000 KG

液圧棒のレッチ (オプション)

泥 パンプ ユニット (o公式)

駆動力 液圧力

流量と圧力 100 Lpm,80 bar

体重 2×60 kg

Tストック (op)tiona はわかった)

駆動力 液圧力

最大分化可能度 30°

制御方法 無線リモコン

サイズ 1600x1200x400mm
