| ドキュメント: | SGZ-150S.pdf |
|---|---|
掘削台は都市地下空間,地下鉄,高速道路,橋,道路床,ダム基礎,その他の産業および民間建築の基礎強化プロジェクトに適しています.水を遮断し,漏れを防止するプロジェクト地質災害管理プロジェクト
掘削リグは,直径89~142mmの多管垂直/水平構造の掘削パイプに使用できますが,一般的な回転ジェット (スイングスプレー,固定噴射) エンジニアリング 建設3トンのクレーンアームを装備して 労働量を効果的に削減できます
1自動噴霧装置のスイングアングル:任意に設定できます.2下のホルダーは,水面上の4発のキックで,均等なクランプ力があり,ドリルパイプを損傷しません.
3橋やトンネルの下での建設に適し,穴に機械を移動するのに便利です.
4水力脚のステップ性能: 4点の水力脚のサポート
5構造パラメータに従って姿勢を調整し,リアルタイムでパワーヘッドの回転/上昇速度を設定することができます.
63トンのクレーンアームを装備し 労働量を効果的に削減します

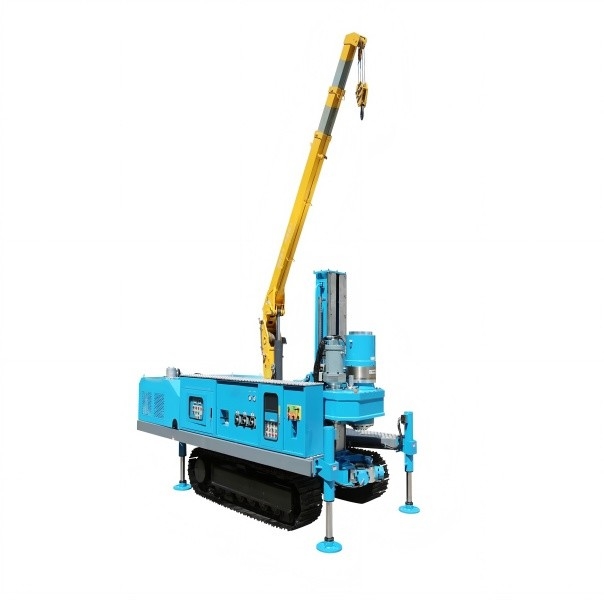

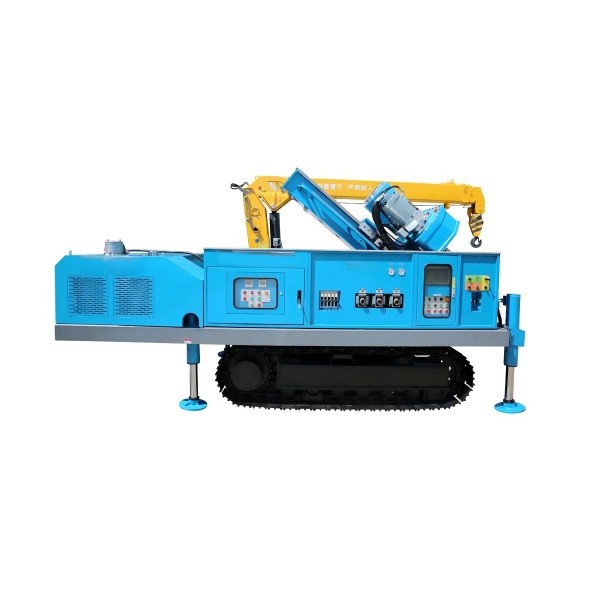

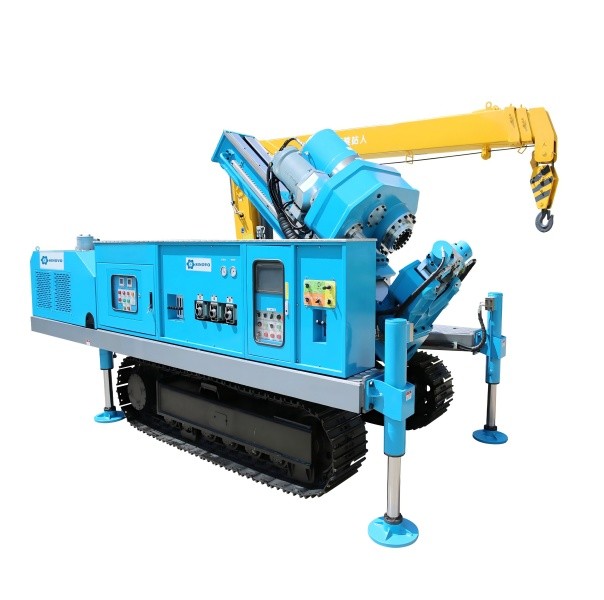

| パラメータと名称 | 多管水平回転式掘削装置SGZ-150S |
| Sパンドル・ボー | 150mm |
| M について軸速度は | 高速 0~48 rpm,低速 0~24 rpm |
| 主軸のトルク | 高速6000 N■m 低速 12000 N■m |
| F について旅行 | 1000 mm |
| F について税率 | 昇降時 0~2m/min,降降時 0~4m/min |
| 電源ヘッドの中心は高く | 1850 mm (地面上) |
| 動力ヘッドの最大供給力 | 50 kN |
| 動力ヘッドの最大持ち上げ力 | 100 kN |
| Pモーターのオーバー | 45kW+11kW |
| ブームの最大起力重量 | 3.2 T |
| 最大ブーム延長 | 7.5m |
| カントリバーの回転角度 | 360° |
| オーutline ディメンション | 4800*2200*3050mm (ブームを含む) |
| 総重量 | 9 T |
